工業矽酮膠,密封膠批發,密封（fēng）膠廠家

很多用戶買了廣研密封膠，工業矽酮膠卻不太會用，有時候當成快幹膠來用，這（zhè）樣是不對的，

使用廣研密封膠時需要注意哪些事項

在注膠桶中（zhōng）密封膠液（yè）麵到桶頂的距離不應（yīng）超過三（sān）英寸。為使液麵不致有太大（dà）變動，應經常添加密封膠。噴咀處的壓力是由空氣壓力及密封膠本身（shēn）液體靜壓力產生的，所以，若密封膠液麵變化（huà）太大，塗（tú）膜量也會改變（biàn）。

在正（zhèng）常情況下，使用水基（jī）密封膠注膠時應用0.7～1.4kg/cm2的空氣壓力；壓力在45N以下時，空氣壓力即使（shǐ）出現（xiàn）輕微（wēi）波動都會使塗膜量顯著變化；另外，若空氣壓力（lì）遠遠超（chāo）過90N，密封膠就會受壓溢出或發生重疊（dié）現象。

在大多數情（qíng）況下，桶蓋注膠時，塗（tú）在桶鉤“平麵”處（chù）的密封膠占30%，70%則塗在預卷溝內。密封（fēng）膠所塗的位置，在很大程度上取決於以下兩個因素（sù）：

1．噴咀位（wèi）置。為了做到70%在溝內，30%在平麵上，噴咀應盡量靠近桶蓋拉伸的“肩”處，即遠離預卷溝槽處。

2．夾盤轉速。密（mì）封膠能從塗在桶蓋上的位置分（fèn）布到平麵上並流到（dào）溝內，是靠夾盤轉動時產生的離心力。注膠時出現的某些問題（tí）可以靠加大或減少離心力來（lái）解決；而離心力的大小則取決於夾（jiá）盤的轉速。

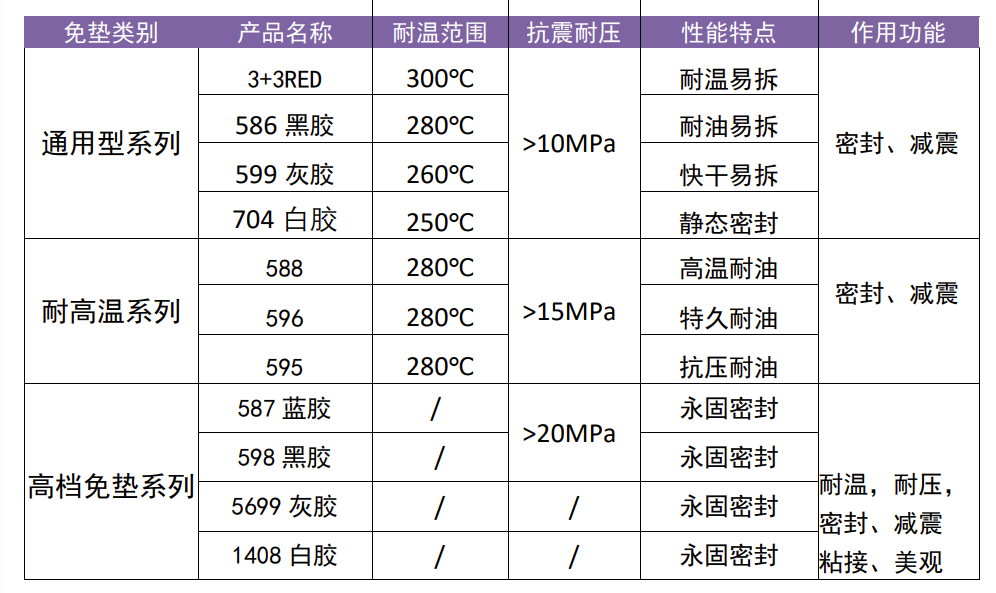

密封膠的作（zuò）用效果

密封膠是一種新型的高分子密封材（cái）料，呈液（yè）態狀（zhuàng），因此流動性好，能在鋼桶卷邊接合麵的窄縫中充滿縫隙，形成均勻、連續、穩定的粘彈性薄膜，從麵能在鋼桶卷邊接合麵間起密封、防漏作用。

近年來，人們分別用粘性（xìng）流動理論和能量吸收（shōu）理論來研究和探討密封膠的密（mì）封機理，其（qí）研究結果說明密封膠具有以下五個作用效果。

1、表麵效果。普通的固狀墊片壓緊（jǐn）後，在界麵（miàn）上（shàng）總會有間隙，不（bú）能全部填滿鋼（gāng）板（bǎn）表麵（miàn）上的凹凸不平部位（wèi），而（ér）密（mì）封膠卻能將（jiāng）全部凹凸處填平（píng），取得良（liáng）好的密封效果。

2、粘附效果。密封膠是一種液態粘稠物，對鋼板接（jiē）合麵具有良好的（de）粘附力，從而有利於密封。

3、薄膜效果。液體層的相互移動就是流（liú）動，當鋼桶接合麵被卷封壓緊（jǐn）後，處於接合（hé）麵間的密封膠形成的膜幾乎與間隙一樣薄，並且處處（chù）吻合。根據單（dān）分（fèn）子薄膜理論，越薄的（de）膜自（zì）然回複傾向越大，因而密封性越（yuè）好。

4、流動和耐壓。根據（jù）帕斯原理（lǐ），在液體一（yī）端施加作用力，整個液體各個方麵都受相同的（de）壓力。處於（yú）接合麵間的密封膠受到內壓作（zuò）用後，會產生不可逆的牛頓型粘性流動（dòng）。當間隙很（hěn）小時，很難（nán）發（fā）生流動；間（jiān）隙在時才（cái）會流動而發（fā）生泄（xiè）漏。

5、容積變化和流動。固體墊（diàn）片的（de）防泄漏是靠壓縮和彈性複（fù）原力，而密封膠的防漏是在受壓和拉伸時容積發生變化，它僅發生流（liú）動（dòng），而不存在固體墊片的壓縮變形，從而也就沒有壓縮疲勞、彈（dàn）性破壞、應力鬆弛等現象。而且，它總是與界麵粘附（fù）著（zhe），所以能防止界麵泄漏。

預卷噴膠工藝要點

（1）預卷後桶底頂零件（jiàn）應有光滑均勻的周邊（biān）圓弧，沒有機械損傷、拉傷（shāng）缺陷。不能有卷偏現象（即（jí）四周圓弧尺寸（cùn）不相同，有一段（duàn）卷得多（duō），另一（yī）段卷得少）。

（2）預卷邊的形狀和尺寸須符合（hé）工藝要求，誤差不得超過規定的偏差。

（3）預卷邊（biān）圓弧內乳膠應均勻，並填滿弧內，幹後（hòu）形成一均勻環形密封膠墊，不得有斷膠現象。膠層與（yǔ）卷邊處附著力應良好、膠層彈性好（hǎo）。：

（4）桶底頂表麵應幹淨無膠點（diǎn）。

（5）桶底頂表麵不能有機械劃傷，尤其是鍍鋅桶，表麵不（bú）能（néng）劃傷鍍鋅層。

（6）選用的密封膠應與鋼桶內裝物品相適（shì）應，不得與內裝物反應或汙染內裝物（wù）。密封膠還應有良好的耐高溫性，以免在鋼桶通過油漆烘爐時，分解或失效。

（7）預卷噴膠後桶底頂應水平放置，有（yǒu）利於膠液流平均勻固化（huà）。

密封膠的使用步驟

密封膠的使用，通常可按下列幾個步驟進行，即預處理→塗膠→幹燥（zào）。

（1）預處理

如果金屬表麵有油汙、鏽蝕、水或灰塵等，應去除幹淨，以便使密封（fēng）膠能浸潤其整個表麵，充分填（tián）充表麵凹陷處，並和接合麵牢固（gù）結合。否則密封性能就會下降。

如果密封膠為了噴塗方便等原因需要調整粘度，重新調（diào）配，則密封膠的配製（zhì）也須事先完成。

（2）密封膠在金屬接合麵（miàn）上的分布不是憑借擴（kuò）散作用，而須借助外力來塗布。塗膠（jiāo）的方法可根據（jù）情況進行選擇，可用刷子手工塗膠，也可用噴槍進行自動噴塗，噴槍塗膠，快而均勻，適合流水作業。在（zài）一般情況下，塗膠厚度為0.12～1.20mm。如果有條環狀塗膠（jiāo），厚度可達0.50～0.70mm。厚度太厚，不僅幹燥時（shí）間長，而且多塗部分在卷邊時會被擠出來，不但浪費，還會汙染設備（bèi），縮短滾輪壽（shòu）命，甚至影響卷邊質量。

（3）幹燥

密封（fēng）膠一般（bān）含（hán）有溶劑。有時為（wéi）了施工方便，還要事先稀釋調配，所以塗膠（jiāo）後須進行幹（gàn）燥。一般要求幹燥到一粘手或溶劑基本揮發後，再進（jìn）行卷封。幹燥時間與所用的密封（fēng）膠種類、溶劑以及塗膠厚度、周圍（wéi）環境溫度（dù）與濕度，是敞開的還是封閉的等條（tiáo）件有關
